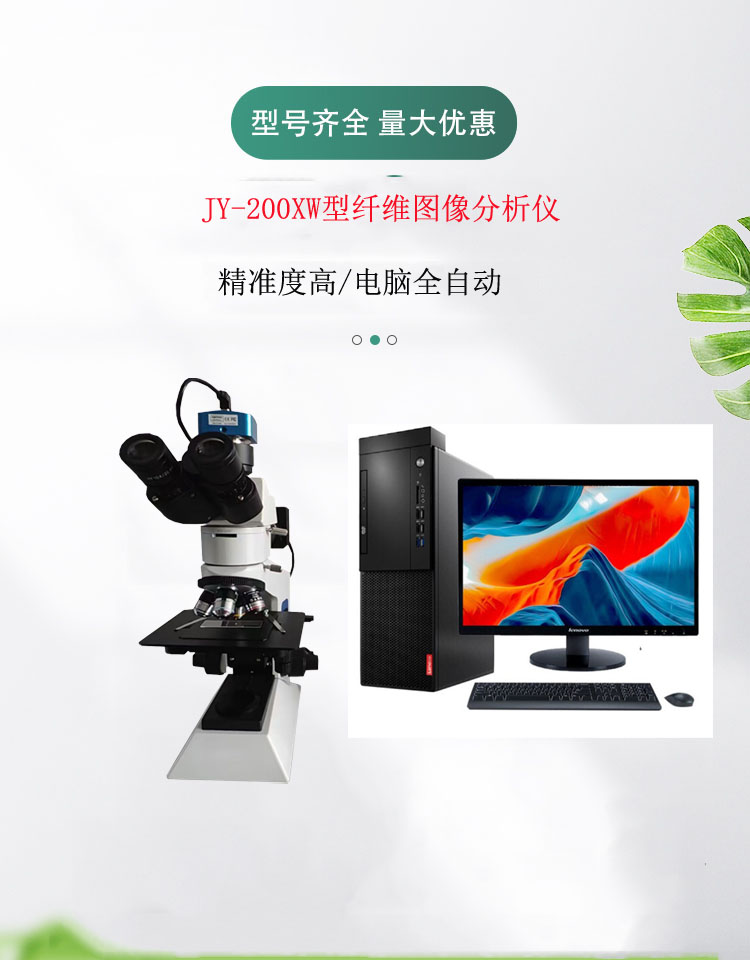

JY-200XW沥青路面用纤维图像分析仪

纤维图像分析仪采用显微镜及一对一分析软件的方法，配置大视野目镜和一对一物镜，视场大而清晰，，可自 由切换明试场/偏光观察，进行100透光摄影，完成多功能纤维的分析和测量。系统采用计算机数字图像处理技术，由摄 像机、显微镜、台式计算机及检测软件等组成，提供纤维直径测量功能。

适用标准：

JTT 533-2020 沥青路面用纤维《中华人 民共和国交通运输行业标准》

—附录G/ “木质纤维含量试验方法”

—附录H/ “纤维长度和直径试验方法”

—附录T “横截面法测定纤维直径试验方法

 性能特点：

1、显微图像分析软件，以高帧速率记录图像，实现动态过程的观测；

2、自带四个物镜筒，可根据使用需要另自 由选择；

3、运用显微镜视角：具有两倍于2/3'相机的观察视野，拥有的样品概览图像

3、具有粗微调同轴调焦机构，带有松紧调节和上限位装置。

4、双层机械载物台，三维可调，使用便利。

5、自带彩色数码摄 像机，像素高达1000万，图像传输速度适宜。

6、相机利用U等3.0接口确认数据传输速度适宜而稳定。

 主要技术参数：

1、测量长度分辨率： 0.01ｍｍ

2、测量宽度分辨率 ：0.01μｍ

3、放大倍数：     25~2300 倍，带有孔径光阑的阿贝聚光镜

4、调焦范围：      25mm 微调精度：0.002mm

5、摄 配 镜：       放大倍数为 0.5 倍

6、照明装置：      反射光 ＬＥＤ

7、摄 像机像素：    1000万

8、载 物 台：       180×145（mm）
