XRW-300C-3热变形、维卡软化点温度测定仪

概述

主要用于塑料、硬橡胶、尼龙、电绝缘材料、长纤维增强复合材料、强度好热固性层压材料等非金属材料的热变形温度及维卡软化点温度的测定。操作方便、控制准确，是一种智能化高的测试仪器，广泛应用于大专院校，研究单位及产品质量监督检验单位。

该机采用具有Windows 98、Windows2000或Windows7中文操作界面，实时监控试验温度、实时绘制温度及变形量的曲线，打印试验报告，实现历史存盘，鼠标点击形变和温度曲线的任何一处，界面会自动显示该处的变形量及温度值。具有试验机自动升降系统，选用精度适宜位移传感器测变形。

工作原理

维卡（VST）定仪：把试样放在液体介质或加热箱中，在等速升温条件下测定标准压针在（50+1）N力的作用下，压入从管材或管件上切取的试样内1mm时的温度。

热变形（HDT）定义：标准试样以平放（选择）或侧立方式承受三点弯曲恒定负荷，使其产生GB/T 1634相关部分规定的其中一种弯曲应力，在匀速升温条件下，测量达到与规定的弯曲应变增量相对应的标准挠度时的温度。

侧立：分"平放"与"侧立"两种，并明确指出，选择平放方式，侧立方式仅是备选，并将被撤销。

跨度：支座与试样两条接触线之间距离，由一种（100mm）改为两种64mm(平放)和100mm（侧立），并规定了容差要求即跨度L应为（100+1）mm，跨度L为（64+1）mm。

注：可根据用户要求任意跨距。

负荷变形温度的三种方法

A法：1.80Mpa弯曲应力

B法：0.45MPa弯曲应力

C法：8.00MPa弯曲应力

施加力的计算：

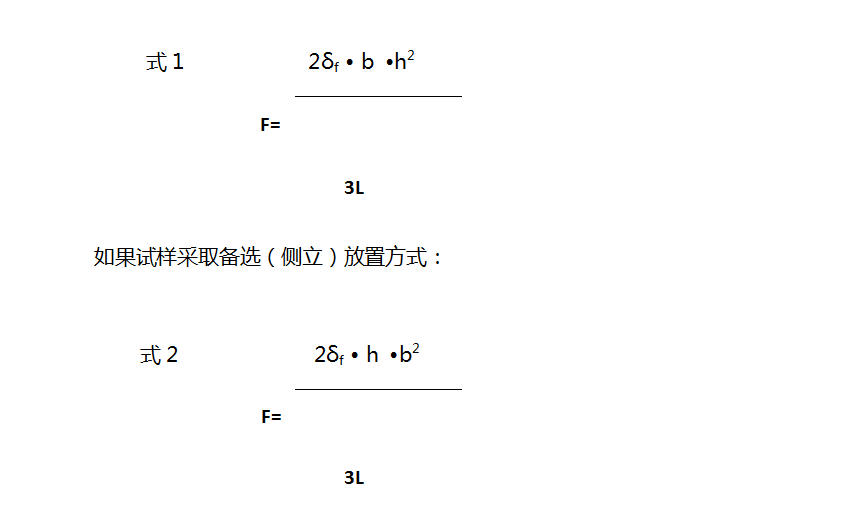

在GB/T 1634所采用的三点加荷法中，施加到试样上的力F，以N为单位，作弯曲应力δf的函数，由式1或式2计算：

如果试样采取选择（平放）放置方式

式中：

F—负荷，单位为牛顿（N）

δf—试样表面承受的弯曲应力，单位为兆帕（MPa）

b—试样宽度，单位为毫米（mm）

h—试样厚度，单位为毫米（mm）

L—试样与支座接触线间距离（跨度），单位为毫米（mm）

附表1对应于不同试样高度的标准挠度

平放试验用的80 mm×10 mm×4 mm试样

附表2对应于不同试样高度的标准挠度

侧立试验用的120mm×（3.0-4.2）mm×(9.8-15.0)mm
