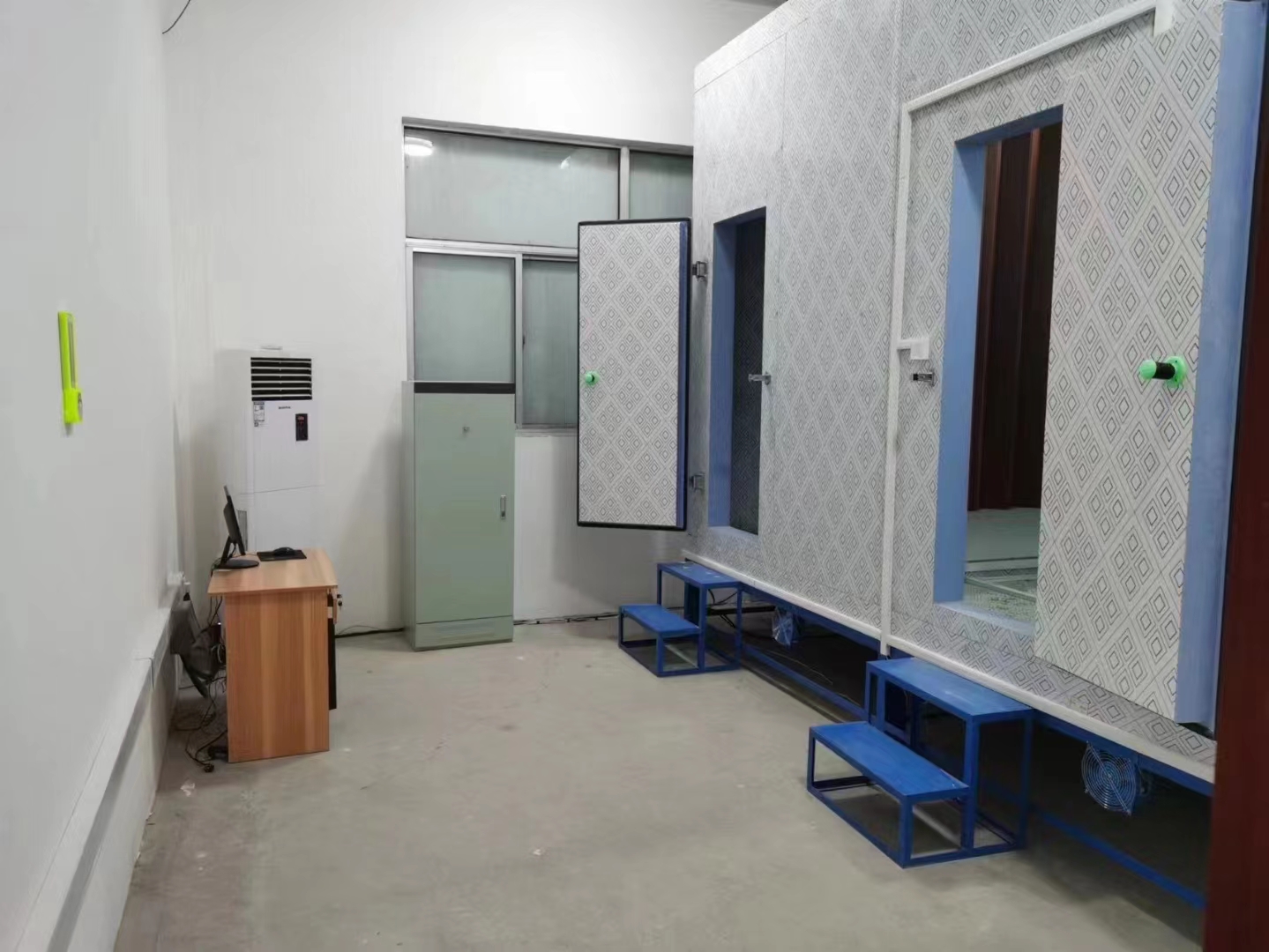

建筑外窗保温性能检测设备是按照GB/T8484-2020《建筑外门窗保温性能分级及检测方法》的标准制作的,该方法的理论依据为GB/T13475-2008《建筑构件稳态热传递性质的测定标定和防护热箱法》中的标定热箱法。它是基于一维稳态传热原理,模拟冬季外窗构件的传热状况,将外窗构件置于两个不同温场的箱体之间,热箱模拟室内空气温场、辐射条件;冷箱模拟室外空气温场、风速、辐射条件。经过若干小时的运行,整个装置均达到稳定状态,形成稳定温度场、速度场后测量试件两侧的空气温度、热室外壁及试件框的热损、试件计量面积以及输入热箱的电加热器功率等主参数后,就可以计算出外窗试件的传热系数、抗结露系数。 三、主要性能参数: 热室控温范围:10~50℃范围内任意设定。 测量精度:0.25℃。 控温波动范围:0.01~0.1℃ 冷室控温范围:-10~-21℃范围内任意设定。 测量精度:0.25℃。 控温波动范围: 0.01~0.2℃。 热室功率测控范围:10~1100W,精度:0.5级。 热室稳态功率波动范围:≤0.2~1W 。 测试效率: 断续试件测试:指间歇式测试一个试件总耗时约:8~10小时/件。 连续试件测试:指连续测试同一或不同一试件的总耗时约: 7~9小时/件。 门窗试件尺寸:1500mm×1500mm~1800mm×2100mm范围内选定。 配带动力:交流380V,功率≤9kW,三相五线制。 设备外形尺寸:长×宽×高(mm)=3900×2700×3500。 设备安装使用空间:长×宽×高(mm)=4900×4000×4000。 控制箱尺寸:(长×宽×高(mm) 600mm×400mm×1600mm
四、主技术特点:
采用“聚胺酯夹芯彩钢板”的新型保温材料,锁钩式联接,绝热性能好,
拆装方便。聚氨脂材料导热系数为0.025。比(EPS)苯板节能30以上。
采用控制器而非板卡控温,避免板卡松动造成设备不能运行的影响。
智能化控温,并具有多台电脑联机监控功能。
同国内同类产品相比测试周期短:检测门窗传热系数为8~10小时。
自主制造的空气调节器,采用设备电脑软件控温。温度控制范围在13~30℃
任意设定,温度波动在±0.5℃范围内。
五、温度点的布置数量:(设备总温度布点149点)
1、热室:(共72点)
⑴ 内表面:每个壁面布置6点,5个面,共30点。
⑵ 热室空间:分为上下三层,每层4点,共12点,每点温度距近表面距离约500mm,相邻两测点距离不小于600mm。
⑶ 热室外表面每个壁面与内表面对应布置6点,5个面,共计30点。
2、试件框:(共34点)
⑴ 热侧表面:均布20点
⑵ 冷侧表面:均布14点
3、外窗试件(或标定时的标准试件:容重不小于20kg、厚度为50mm、面积与洞口尺寸相符且已知热导G值的膨胀聚苯板)(共28点)
⑴ 热表面:均布共14点;
⑵ 冷表面:均布共14点。
4、外窗试件周边填充物:(共28点与外窗试件公用)
⑴ 热表面:均布14点;
⑵ 冷表面:均布14点。
5、冷室空间:(共9点)
分为上中下三层,每层3点,共9点,每点温度距试件表面距离约150mm,相邻两测点距离不小于400mm。
6、抗结露因子测试:(共20点)
⑴ 试件的框热表面:均布14点(填充物热表面公用)
⑵ 试件的玻璃冷表面:均布6点。
