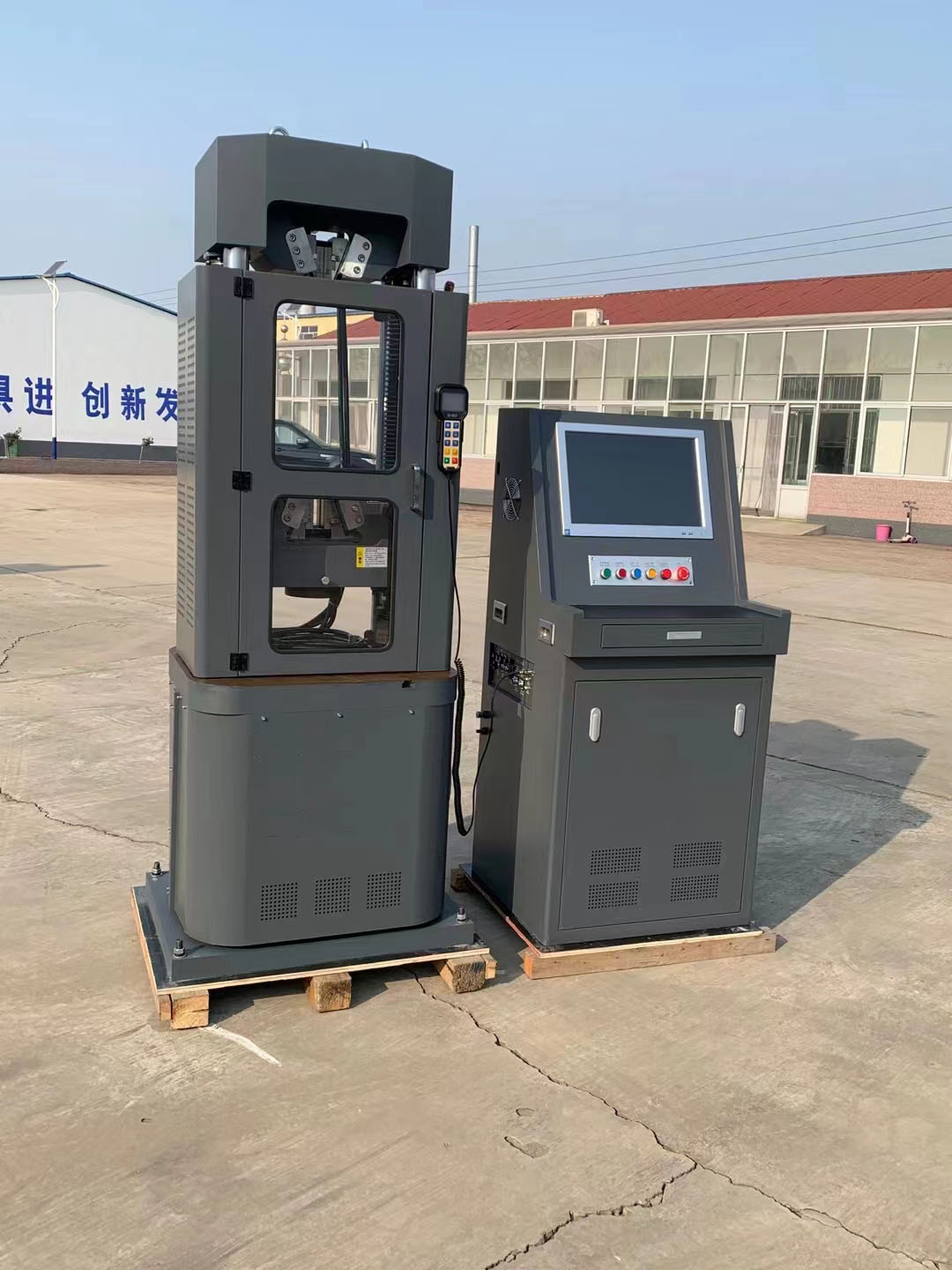

WES-100/300/600/1000KN微机伺服拉伸材料试验机

“品质为先，诚信为本，创新致胜”为宗旨，为客户提供产品和服务，WES-100/300/600/1000KN微机伺服效果好材料试验机产品欢迎您的选购与咨询，详情简介如下：

主要概述

◆微机控制电液伺服材料试验机采用伺服电机 加载高压油泵，设计主体和控制框。它具有操作简单方便、工作稳定、加力稳定、测试的特点。适用于拉伸、压缩、弯曲和切割试验，如金属、水泥、混凝土、塑料和卷材。是工矿企业、商检仲裁、单位、高校、工程质量监督站等部门的理想测试仪器。

机械结构原理

◆该设备的主体部分由支架、座椅、螺杆和移动梁(下钳口座椅)组成。工作框架由工作缸、活塞、台板、支架和上梁(上钳口座椅)组成。其工作原理是:高压油泵通过伺服电机速度调节流量，向工作缸供油，通过活塞活动推动台板和上梁(上钳口座椅)向上移动，进行样品的拉伸或压缩试验。

◆拉伸试验在主机的上梁和移动梁之间进行，压缩试验在主机的台板和移动梁之间进行。测试空间的调整通过驱动机构(电机、链轮、链条等)驱动双螺杆同步旋转。)，从而实现移动横梁的升降。

油源组成：

◆测试机测控系统

◆伺服油泵,伺服电机（静音）及电器

◆镶嵌工业级别电脑

◆轮辐传感器(安装在油缸上10吨、30吨）

◆新增衬板(衬板具有良好的、。长期使用试验机可以减少夹具和材料的直接冲击和摩擦。)

◆内置钳口(与老型号相比，可以使试验材料夹得更紧，不会打滑)

安装

◆试验机应安装在室温10℃-35℃的清洁、干燥、无振动的房间内，试验机周围应留有足够的空间。（≥0.7m）用于测试和维护。测试机的主体和控制柜应安装在混凝土基础上。根据形状和基础的规定，留出地脚螺钉等电线安装管道等设备，找出基础上平面的应用水平。

电气安装

◆该设备主体和控制柜之间的电气由航空插头连接。通电前，打开控制柜的后门，检查每个接线是否脱落。确认设备与供电线路连接后，按下钳口升降，观察钳口座椅的升降动作是否与按钮上显示的文字一致。

调试

◆仔细阅读测力软件使用说明书或软件安装光盘。反复升降活塞，排出油缸和油管中的空气(如果有液压钳口，拧紧前应将钳口油管排出空气)。

◆将球面下压板安装在台板上，提升移动横梁使上下压板相距约20毫米。；

测试钳口的工作状态，夹紧能力(液压钳口主机)；

◆设定加载速度，点击操作使台板上升，分三次缓慢加大压力至满量程的80%、90%、和30S。

操作和基本维护

◆该装置通常采用N68#抗磨液压油，当环境温度过高时，视情添加N100#抗磨液压油以增加粘度。试验机的各个部位都要经常擦拭干净，用棉纱擦拭未喷漆的表面，再用少量机油擦拭，防止生锈。雨季要多注意擦拭，不要用防尘罩盖住，防止灰尘侵入。控制柜上的所有活门都不能打开放置，以免灰尘进入内部，影响测量机构的灵敏度。

◆长期频繁使用可能会导致油量减少或变质，油量应根据情况每3-6个月检查一次。设备停止运行15分钟后，观察控制柜前的油窗。如果油面低于油窗，在油窗中间加入相同的液压油；如果油已经变质，更换新的液压油。

◆经常使用本设备进行拉伸破碎试验，可导致部分紧固件松动。应经常检查以下部位的紧固情况:上梁和移动梁前后各有两块(共8块)。L块压板起到钳口卡板的导向作用，每块压板用2-3个螺钉固定；每6个月检查一次螺杆驱动链的松紧程度，并相应调整加紧轮的位置(需要拆除主体下围后进行)。；上梁和移动梁上各有两个装置钳口用的钳口卡板，是本机的重要部件，钳口卡板与上横梁接触面上的杂物应根据使用情况经常，以免拉毛接触面。

◆方法是:拆下移动横梁一侧的压板，取出钳口板，用油抹布钳口板与横梁的接触面，涂上适量的黄油和石墨混合油，装回钳口板后拧紧压板的固定螺丝。。

油管连接

◆橡胶软管按油管编号连接：1-1，2-2....7-7-7；

◆液压夹头夹紧机构的控制由六个按钮组成:移动磁性控制盒、上夹紧、上松开、下夹紧、下松开和钳口上升、钳口下降。

◆调节溢流阀工作压力，溢流阀位于测力机钳口控制集成块的侧面，用8mm内六角调节压力调节螺栓。

产品售后服务

◆用户在产品发货前需要预浇混凝土基础(我公司会提前提供基础图)；产品到达用户现场后，用户负责接收、到位和安装产品，并准备电源。然后通知公司客服部门派人调试。派人员到现场调试产品，培训操作人员。

◆按照技术协议，验收合格后进入免费保修期。产品免费保修服务期限为一年。

终身维修服务，仅收取配件材料费、人工费、差旅费。

◆对用户的咨询和投诉，立即给予回应；当日提供问题解决方案；时；24～72安排在小时内到用户现场解决问题。

标准化测控系统

◆WAW全伺服闭环控制系统；

◆微机控制电液伺服试验机试验软件(中文版)；

◆19一台寸工控制计算机；

标准化测试仪器

◆Φ170或者Φ200一套压缩试验夹具。

◆圆形试样夹块2套；

◆一套板材样品夹块

◆板材样品定位块4块。

技术参数

型号规格

WAW-100B

WAW-300B

WAW-600B

WAW-1000B

量程（KN）

100

300

600

1000

示值准确度

1级（0.5）

压缩面间距（mm）

500

600

600

600

间距的拉伸（mm）

600

700

700

700

活塞行程（mm）

200

圆形样品夹持直径（mm）

ф6-22

Ф10-32

Ф13-40

Ф14-45

扁平样品夹紧厚度（mm）

0-15

0-20

0-20

0-40

弯曲试验支点距离（mm）

0-300

0-300

0-300

0-300

加载控制方法

自动

试件夹持方式

液压

主机的外形尺寸（mm）

800×620×1850

800×620×1870

800×620×1900

900×700×2250

油源柜尺寸（mm）

550×500×1200（WAW系列）

整机功率（kw）

1.1

1.1

1.1

1.1

主机重量（kg）

1400

1500

1800

2500
